Гідравлічний гідравлічний ножичний підйомник у виробництві панельних меблів: «Стабільне ядро» для вертикального транспортування панелей

У виробництві панельних меблів гідравлічний ножичний підйомник є ключовим вертикальним конвеєрним пристроєм, який з’єднує різні поверхи та процеси. Завдяки системі гідравлічного приводу він спирається на розширення та звуження ножиць для досягнення плавного підйому робочого столу.

Він може безпечно перевозити панелі (наприклад, штучні плити та ДСП) для транспортування через підлогу або вирівнювання висоти між процесами, уникаючи пошкодження панелей і втрати ефективності, спричиненої ручним переміщенням.

Він особливо підходить для потреб матеріальних потоків у основних процесах, таких як облицювання кромок, свердління та сортування.

I. Основні переваги адаптації: 3 функції, адаптовані до сценаріїв виробництва меблів

1. Висока вантажопідйомність + стабільний підйом, адаптація до вимог панелі

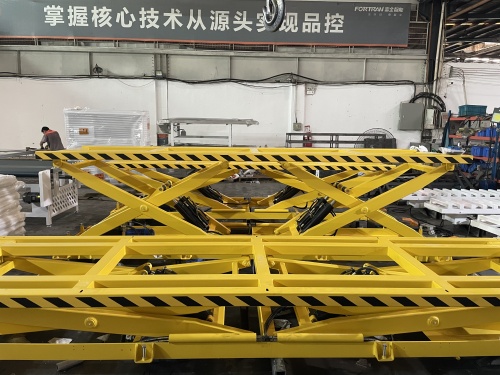

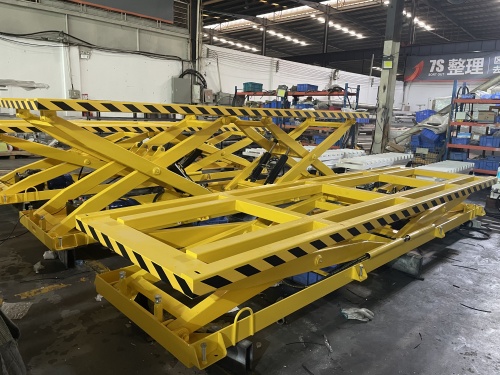

Номінальне навантаження зазвичай становить 1-5 тонн, здатне одночасно перевозити кілька стандартних панелей (наприклад, 1,2 м × 2,4 м). Важелі ножиць виготовлені з високоміцної сталі в поєднанні з гідравлічною буферною конструкцією.

Горизонтальна похибка столу під час підйому становить ≤±1 мм, що запобігає зміщенню або ковзанню панелей під час штабелювання та захищає поверхні крихких панелей, таких як ПЕТ та плівка, що відчувається шкірою.

2. Настроюваний робочий стіл, підключення виробничих ліній

Робочий стіл можна налаштувати відповідно до розмірів панелей (зазвичай від 1,5 м × 3 м до 2 м × 4 м) і може бути оснащений роликовими лініями для підлоги, позиціонуючими перегородками або протиковзкими накладками:

· Додавання роликових ліній для підлоги дозволяє здійснювати пряме стикування з конвеєрними лініями кромкооблицювальних машин і шестисторонніх свердлильних машин, реалізуючи інтегроване «підйом + транспортування» панелей.

·Додавання позиціонуючих перегородок забезпечує точне вирівнювання панелей під час наступного процесу після підйому, скорочуючи час ручного налаштування.

3. Низький рівень шуму + просте технічне обслуговування, відповідне робочому середовищу

Система гідравлічного приводу працює з шумом ≤65 децибел, що відповідає вимогам шумозаглушення в меблевих майстернях. Основні компоненти (масляні циліндри, сальники) мають просту конструкцію.

Щоденне технічне обслуговування вимагає лише регулярної перевірки гідравлічного масла та стану ущільнень, при цьому витрати на технічне обслуговування на 20%-30% нижчі, ніж електричні ножичні підйомники.

II. Типові сценарії застосування: охоплення всього процесу виробництва меблів

1. Підключення міжповерхових процесів

На багатоповерхових фабриках він поєднує процес різання на першому поверсі та процес облицювання кромок на другому поверсі:

ліфт спускається на перший поверх, щоб прийняти розрізані панелі, потім піднімається на другий поверх і безпосередньо транспортує їх до кінця подачі кромкооблицювальної машини через роликову лінію столу, досягаючи безперебійного потоку "різання - кромкооблицювання".

2. Адаптація до висоти сортування/складування

На етапі сортування підйомник може регулювати висоту підйому відповідно до характеристик панелей (наприклад, різної товщини, розмірів), точно транспортуючи панелі до сортувальних ліній або полиць на відповідній висоті.

Він замінює ручне підйом і обробку, підвищуючи ефективність сортування більш ніж на 30%.

3. Допомога в перевертанні великих панелей

У поєднанні з маніпуляторами після підйому на задану висоту маніпулятор захоплює великі панелі (наприклад, дверні панелі розміром 2,4 × 3,6 м) на столі, щоб перевертати їх.

Стійка опора підйомника запобігає розгойдування панелей під час перевертання, забезпечуючи точність обробки.
