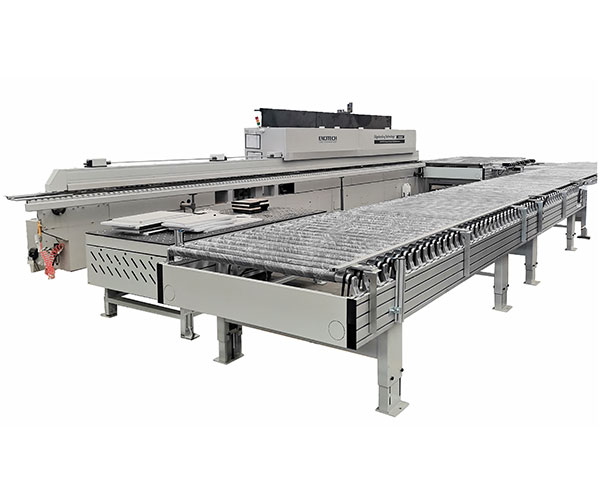

Поворотна конвеєрна лінія роликового типу для кромкооблицьової машини – це свого роду лінія автоматизації для автоматичного повернення однієї кромкооблицювальної машини. Поворотна конвеєрна лінія роликового типу для кромкооблицювальної машини в основному використовується на повністю автоматичній складальній лінії для виготовлення меблевої плити, дошки шаф тощо. Поворотна конвеєрна лінія роликового типу для кромкооблицьової машини може ефективно знизити витрати виробництва та підвищити ефективність виробництва.
1. Ознайомлення з продуктом
Поворотна конвеєрна лінія роликового типу для кромкооблицювальної машини має високий ступінь автоматизації; Програмування ПЛК проста в експлуатації, машина надійна і з хорошою продуктивністю. Спочатку робітник вручну подає заготовку збоку, герметична заготовка буде прийнята зворотною конвеєрною лінією роликового типу для кромкооблицювальної машини для автоматичного повернення, а потім вручну знову перетворить інші сторони для наклеювання кромок, щоб реалізувати функція інтелектуального повернення кромок.
2. Параметр продукту (специфікація)
Модель | FQ-UX22 |
Асортимент заготовок | 300*300-1200*2400 мм |
Товщина заготовки | 10 ~ 60 мм |
Максимальна вага завантаження | 100 кг |
Швидкість роботи | 12~28 М/хв |
Повне джерело живлення | 7,5 кВт |
Зовнішній вимір | L3500*W2330mm(1815)*H900±50mm |
Довжина ролика | 1700 мм і 1400 мм |
Головний промінь | 240*50 Алюмінієвий профіль |
Діаметр ролика | 56 мм з гумовим покриттям |
Товщина гуми | 3 мм |
Відстань між роликами | 120 мм |
Зовнішній вимір | L3000*W2660 мм (1615)*H900±50 мм |
Довжина ролика | 1500 мм |
Головний промінь | 240*50 Алюмінієвий профіль |
Діаметр ролика | 56 мм з гумовим покриттям |
Товщина гуми | 3 мм |
Відстань між роликами | 120 мм |
Додайте бакелітову плиту, щоб утримувати панель |
Зовнішній вимір | L6900*W1415 мм *H900±50 мм |
Головний промінь | 240*50 Алюмінієвий профіль |
Діаметр ролика | 56 мм з гумовим покриттям |
Довжина ролика | 1300 мм |
Товщина гуми | 3 мм |
Відстань між роликами | 120 мм |
Загальний розмір | L2500*W1200*H800~900 мм |
Матеріал стільниці | 8#U-подібна сталь з бакелітовою пластиною |
Основна рама | Прямокутна труба 60*40*3 мм |
Блок живлення | 1,5 кВт |
З функцією підйому діапазон підйому становить близько 100 мм |
Загальний розмір | L1800*W600*H900±50 мм |
Матеріал стільниці | 8#U-подібна сталь з бакелітовою пластиною |
Повітродувка | 1,5 кВт, марка |
Нога | Прямокутна труба 60*40*3 мм |
Основна рама | Сталь 40*60 |
