Інтегрована інтелектуальна вимірювальна станція

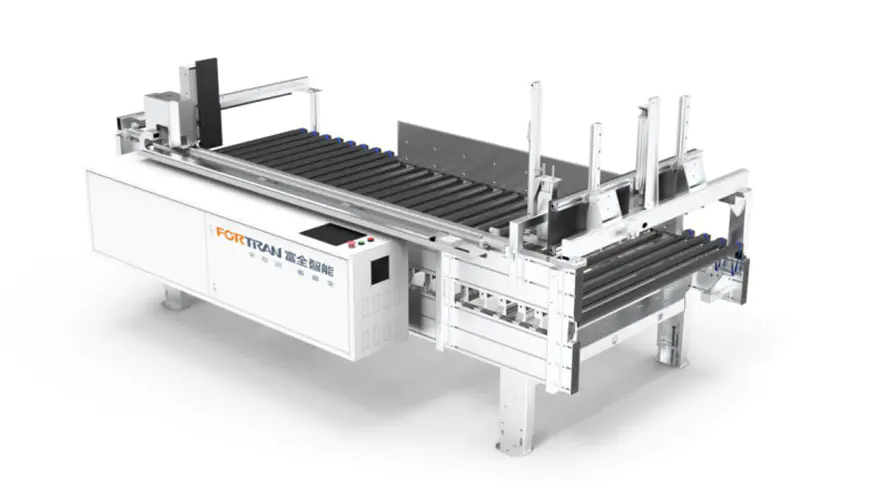

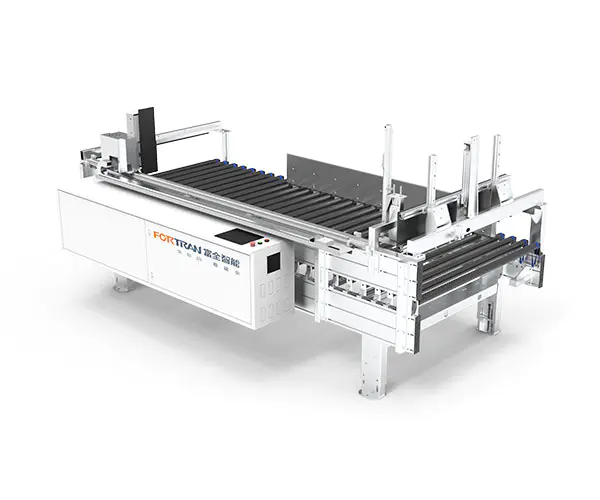

Загальне зображення машини

Параметри обладнання

Габаритні розміри Д*Ш*В (мм)	Вага обладнання (кг)	Вимірювання вантажопідйомності（кг/㎡）	Загальна потужність (кВт)	Точність вимірювання (мм)	Висота робочого столу (мм)
3500*1960*1800	800	50	2.25	±0,5	800±50

Параметри вимірювання

Діапазон обробки довжини плати L (мм)	Ширина плати Діапазон обробки W（мм）	Діапазон обробки товщини плити H（мм）	Ефективність вимірювання (раз/хв)	Швидкість транспортування (м/хв)
350-2800	200-1200	18-250	4-6	0-35 （перетворення частоти регулюється)

1. Ніжки вирізані та просвердлені лазером, що забезпечує точне розташування отворів. Вони згинаються на згинальному верстаті з ЧПУ для отримання точних кутів.
2. Ноги виготовлені з холоднокатаних травлених сталевих пластин з плоскими поверхнями. Після дробеструйної та піскоструминної обробки на них наноситься розпилювальне покриття, що забезпечує стійкість до корозії.
3. На ніжках використовуються рухливі регульовані чашки для ніг, що забезпечує надійну адаптацію до рівності землі.
4. Гаряче оцинковані ролики покриті італійськими імпортованими шлангами, що ефективно запобігає подряпинам на поверхні заготовок через тертя та забезпечує цілісність поверхонь заготовки.
5. Еластичний ремінь забезпечує низький рівень шуму під час роботи. Еластичний пояс має високу міцність і тривалий термін служби.
6. І пробки, і опорні пластини виготовлені з компактного ламінату, а опорні пластини виготовлені з гладких поліетиленових пластин, що забезпечує низький опір тертю.
7.Інтегрована конструкція вимірювання довжини та ширини зменшує площу підлоги.
8. Автоматичне керування забезпечує вимірювання з високою точністю, високою ефективністю та низьким рівнем відмов.

9. Направляюча рейка механічного позиціонуючого пристрою використовує напрямну Hiwin, яка має високу точність, низький рівень вібрації та тривалий термін служби. Трансмісія використовує шестерню та зубчасту рейку для швидкої швидкості та високої точності. Для позиціонування використовується серводвигун, що забезпечує точність, ефективність, швидкість, високий крутний момент і малий розмір.

Інтегрована інтелектуальна вимірювальна станція в основному використовується для вимірювання довжини штабеля, ширини та товщини кожної упаковки плит перед пакуванням. Він вимірює спочатку довжину, потім ширину і, нарешті, висоту з високою швидкістю, невеликою площею та високою ефективністю. Він використовує широку та товсту раму з алюмінієвого профілю, яка є елегантною та має чудову стабільність.

Серійний номер	Ім'я	Особливість	Модуль

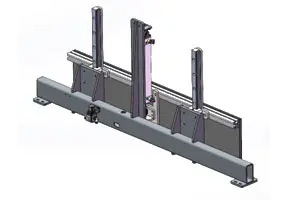

1	Збірка рухомої балки для вимірювання довжини	Високоточний серводвигун передає потужність через планетарний редуктор, забезпечуючи високий крутний момент, низький рівень шуму та стабільну потужність. Потужність передається через синхронний вал і шестерні для реалізації швидкого руху всього механізму, тим самим підвищуючи ефективність.

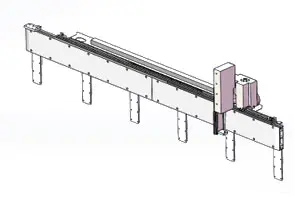

2	Фіксована пластина для вимірювання довжини	Цей кінець служить опорною пластиною вимірювання. Перегородка працює від повітряного циліндра для вертикального підйому та забезпечує швидке та стабільне лінійне переміщення за допомогою точних напрямних Hiwin.

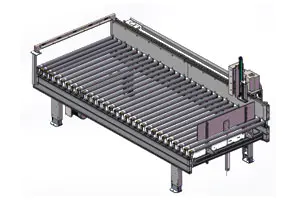

3	Рама вимірювального роликового конвеєра	Ролики використовують італійські імпортовані прогумовані ролики з гладкими та яскравими поверхнями та високим коефіцієнтом тертя, що забезпечує абсолютно стабільне транспортування пакетів і значно зменшує можливість тертя ковзання. Вони піддаються дробеструйній обробці та напилюванню для забезпечення загального зовнішнього вигляду та жорсткості рами.

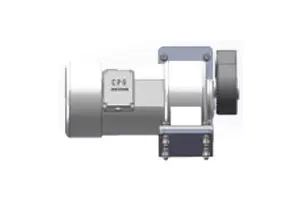

4	Збірка роликового двигуна	Використовує імпортні мотор-редуктори для довговічності. Потужність стабільно передається на ролики через синхронні шківи та синхронні паси.

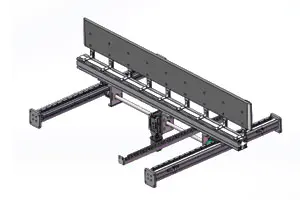

5	Механізм вимірювання потужності секції для вимірювання ширини	Горизонтальна система живлення використовує високоточний серводвигун у поєднанні з прецизійним редуктором для забезпечення стабільності системи трансмісії.

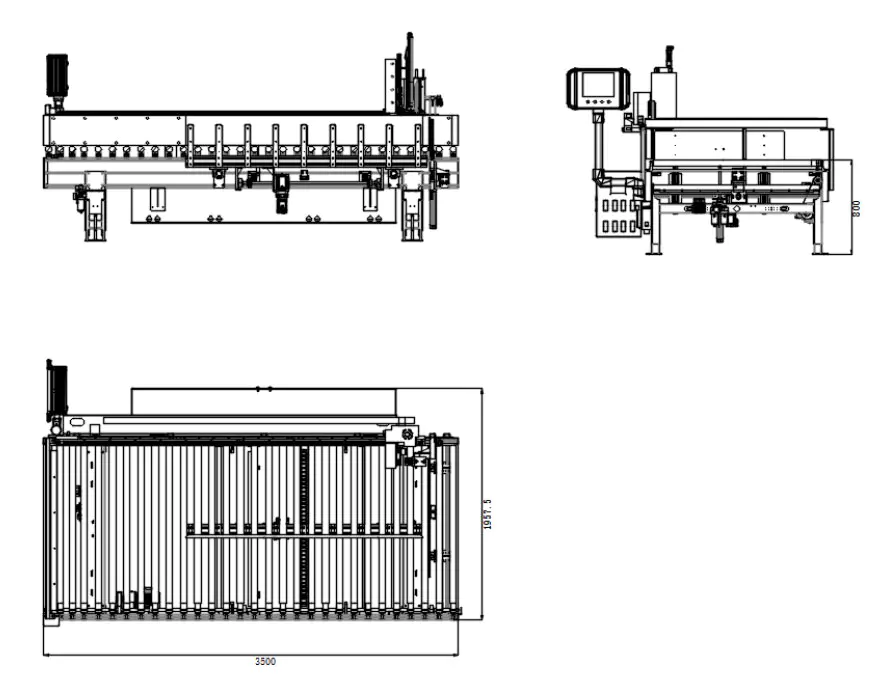

Креслення з трьома видами
