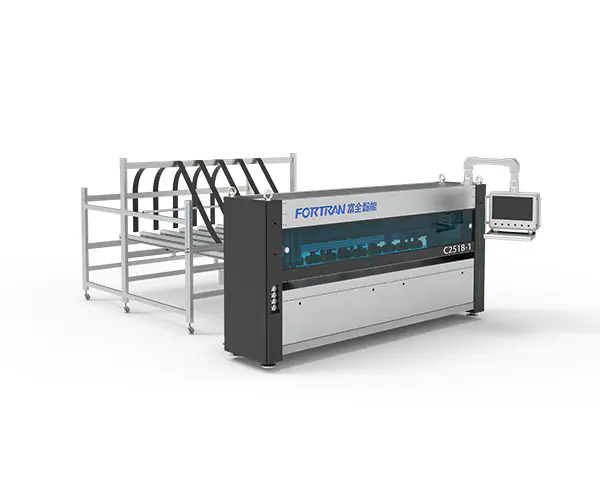

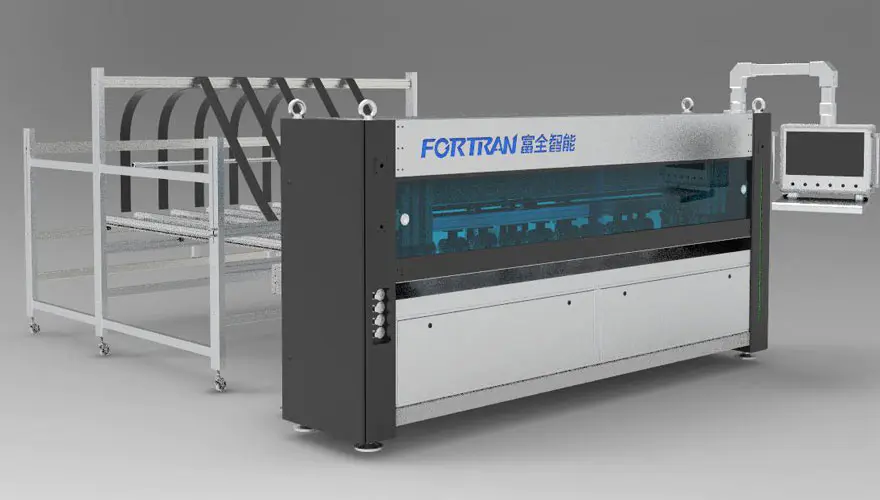

Повністю автоматична машина для різання паперу

Технічні характеристики машини

Розміри Д*Ш*В (мм)	Основні технічні характеристики	Блок живлення (кВт)	Швидкість різання (М/хв)	Робоча висота (мм)
6700*3650*3000	7 вертикальних + 1 горизонтальний ножі, з режимами однолистової подачі та безперервної подачі листів	5.25	0-120	850

Параметри обробки

Хв. Довжина різання L (мм)	Макс. Ширина різання W (мм)	Товщина різання для гофрованого паперу H (мм)	Точність поздовжньої відстані між лезами (мм)	Ефективність (PCS/хв)
300	2500	2,5-6,5	±1,5	0-12

Повністю автоматична машина для різання паперу використовується для безперервної обробки фіксованої довжини гофрованого паперу та окремих аркушів для виготовлення складних коробок. Машина виконує згинання як у поперечні та поздовжні напрямки, переривчасте різання та обробка різанням на гофрованому папері. Різання фіксованої довжини дозволяє як масове виробництво, так і індивідуальне виробництво Машина може використовуватися як окрема одиниця або як початкова частина пакувальної лінії.

немає	Пункт	особливості	Модель

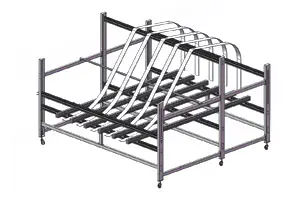

1	Стійка для зберігання паперу	Стійка для зберігання паперу виготовлена ​​з пластини для маринування шляхом обробки згинання, має просту конструкцію та надійну конструкцію. Він пофарбований, щоб забезпечити привабливий зовнішній вигляд і чудову стійкість до іржі. Стандартна конфігурація включає безперервну стійку для картонного матеріалу та одношарову стрічку подачі картону.
2	Структура рами	Каркас виготовляється методом прецизійної обробки після зварювання прямокутних сталевих труб і сталевих пластин. Він забезпечує високу точність складання та експлуатаційну точність, гарантуючи тривалий термін служби та чудову стабільність обладнання.

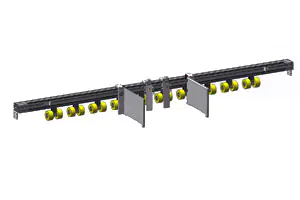

3	Привідний механізм	Притискне колесо подачі виготовлено з поліуретанового матеріалу з яскравою та красивою поверхнею та тертям, що може ефективно підвищити надійність транспортування картону. Між тим, тяговий барабан імпортується з Німеччини, міцний і довговічний; його можна вручну відрегулювати та закріпити збоку.
4	Наскрізна структура	Потужність забезпечується високоточним серводвигуном у поєднанні з редуктором і синхронним колісним механізмом, який забезпечує швидкісне і точне позиціонування, забезпечуючи тим самим точність розрізу картону;
5	Блок поздовжнього різання	Цей механізм в основному складається з семи комплектів тримачів ножів. Поперечний сервопривід ножового ременя керує позиціонуванням поздовжнього ножа, що відповідає вимогам ефективної роботи, одночасно забезпечуючи довговічність.

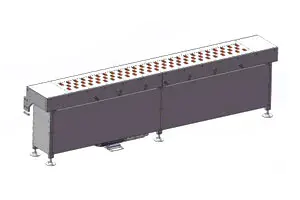

6	Регульований пристрій зберігання	Ролики управляються серводвигуном плюс редуктором. Для підвищення точності та ефективності роботи ми використовуємо високоточний конічний редуктор, оснащений високоточним серводвигуном. Структура вакуумного всмоктування використовується для адсорбції картону, що забезпечує кращу транспортування одношарового картону.
7	Корпус машини	Основна увага приділяється декоруванню самої машини. До машини додається зовнішня захисна кришка, яка оброблена порошковим покриттям, щоб забезпечити естетично привабливе та довговічне покриття, яке не сколюється та не відшаровується. Оглядове віконце в передній частині машини виконано з темно-синьої акрилової панелі, яка є не тільки візуально привабливою та елегантною, але також високопружною та стійкою до розбивання. Крім того, встановлено направляючу з алюмінієвого сплаву, яка має глянсову поверхню та працює тихо, без шуму.

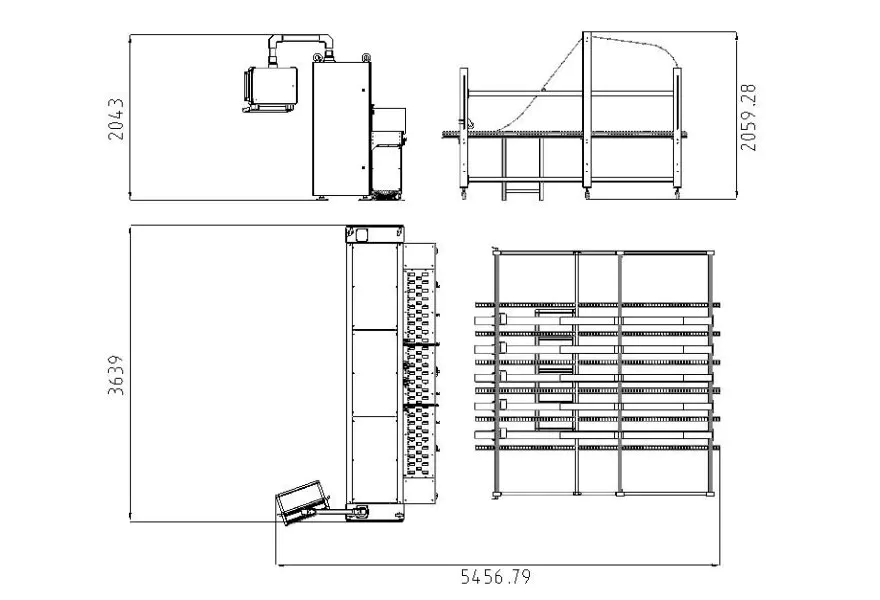

Креслення з трьома видами

Вимоги до витратних матеріалів

1. Вимоги до гофрованого паперу на станції живлення

A. Ширина безперервного гофрованого паперу: 400–2350 мм;
B. Висота штабелювання, включаючи піддон 120 мм: максимум 1300 мм;
C. Ширина штабеля, максимум: 1300 мм; Довжина гофрованого паперу в точці вивантаження: мінімум 300 мм;
D. Поздовжній допуск для різання фіксованої довжини: максимум 0,5%; Поперечний допуск для різання фіксованої довжини: максимум ± 2,0 мм;
E. Товщина гофрованого паперу: 2,5–6 мм, ±0,2 мм; Максимальна якість сировини до 2,30 до н.е. (відповідно до стандарту DIN 55468);
F. Якість картону відповідає стандарту DIN 55468;

G. Одинарне гофрування, максимальна товщина приблизно 4 мм (якість: 1,10–1,40); Подвійне гофрування, максимальна товщина приблизно 6 мм.

2. Види картону

Серійний номер	Ім'я	Зображення	Напрямок подачі паперу	Мінімальний розмір
1	Звичайна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 36 мм Висота: мінімум 225 мм
2	Звичайна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 36 мм Висота: мінімум 225 мм
3	Обкладинка Неба і Землі		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 225 мм Висота: мінімум 18 мм
4	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 450 мм Висота: мінімум 18 мм
5	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 450 мм Висота: мінімум 18 мм
6	Всекрилова коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 225 мм Висота: мінімум 18 мм
7	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 450 мм Висота: мінімум 18 мм
8	Квадратний картон		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 18 мм
