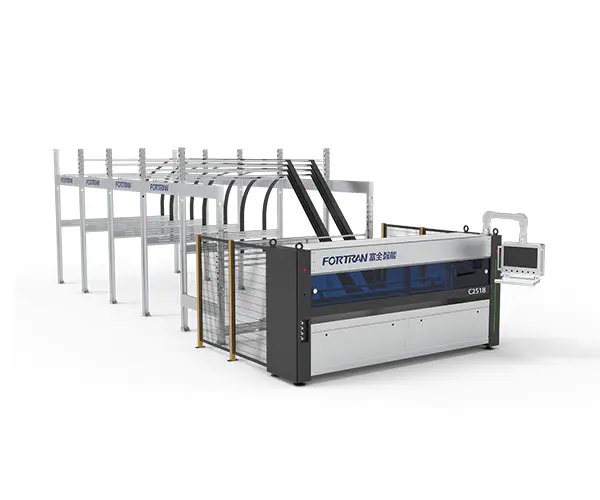

Автоматична машина для різання паперу

Технічні характеристики машини

Розміри Д*Ш*В (мм)	Основні технічні характеристики	Блок живлення (кВт)	Швидкість різання (М/хв)	Робоча висота (мм)
11650*4040*3000	7 вертикальних + 1 горизонтальний нож, три сервоуправління, 4 магазини	6	0-120	900

Параметри обробки

Хв. Довжина різання L (мм)	Макс. Ширина різання W (мм)	Товщина різання для гофрованого паперу H (мм)	Точність поздовжньої відстані між лезами (мм)	Ефективність (PCS/хв)
300	2500	2,5-6,5	±1,5	0-12

Автоматична машина для різання паперу використовується для безперервної обробки гофрованого паперу фіксованої довжини для виготовлення складних картонних коробок. Машина виконує біговку як у поперечному, так і поздовжні напрямки, періодичне різання та обробка різання на гофрованому папері. Різання фіксованої довжини дозволяє як для масового виробництва, так і для індивідуального виробництва. Машина може бути використовується як окрема одиниця або як початкова частина пакувальної лінії.

немає	Пункт	особливості	Модель

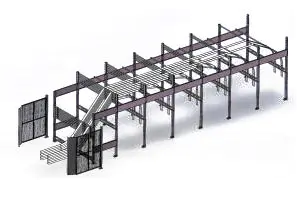

1	Стійка для зберігання паперу	Стійка для зберігання паперу виготовлена ​​з промитих кислотою сталевих пластин, які зігнуті у форму. Вона відрізняється простою конструкцією, надійною збіркою та холодним оцинкуванням, що надає їй привабливого зовнішнього вигляду та чудової стійкості до іржі. Стандартна конфігурація включає чотири відділення для зберігання паперу.

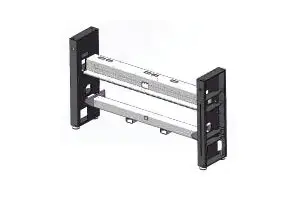

2	Структура рами	Каркас виготовляється методом прецизійної обробки після зварювання прямокутних сталевих труб і сталевих пластин. Він забезпечує високу точність складання та експлуатаційну точність, гарантуючи тривалий термін служби та чудову стабільність обладнання.

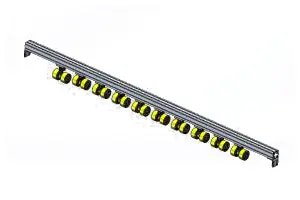

3	Привідний механізм	Притискний ролик подачі виготовлений з ПУ матеріалу, який має яскраву та привабливу поверхню з високим коефіцієнтом тертя. Це значно підвищує надійність транспортування картону. Тим часом тяговий барабан імпортується з Німеччини та є дуже міцним.

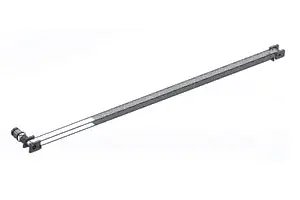

4	Наскрізна структура	Потужність забезпечується високоточним серводвигуном у поєднанні з редуктором і синхронним колісним механізмом, який забезпечує швидкісне і точне позиціонування, забезпечуючи тим самим точність розрізу картону;

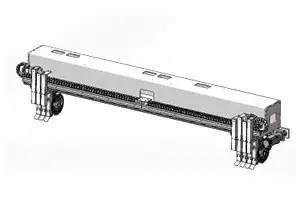

5	Блок поздовжнього різання	Цей механізм в основному складається з семи комплектів тримачів ножів. Поперечний сервопривід ножового ременя керує позиціонуванням поздовжнього ножа, що відповідає вимогам ефективної роботи, одночасно забезпечуючи довговічність.

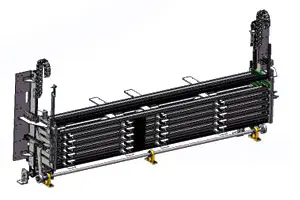

6	Регульований пристрій зберігання	Кінцеві мейнфрейми обробляються за допомогою ЧПК для забезпечення паралельності з обох сторін. Високоміцні ланцюги використовуються для вертикального підйому для забезпечення безпеки та надійності, а також для запобігання пропуску ланцюга. Для підвищення точності та ефективності роботи ми використовуємо високоточні конічні редуктори, оснащені високоточними серводвигунами. Для покращення коефіцієнта використання паперу цей механізм розроблено з чотирма відділеннями для зберігання паперу.
7	Корпус машини	Основна увага приділяється оздобленню самої машини. Зовнішня захисна кришка додається до машини, яка оброблена порошковим покриттям, щоб забезпечити естетично привабливу та довговічну обробку, яка не сколюється та не відшаровується. Оглядове віконце в передній частині машини виготовлено з темно-синьої акрилової панелі, яка є не тільки візуально привабливою та елегантною, але також дуже пружною та стійкою до розбивання. Крім того, алюміній встановлена алюмінієва направляюча, яка має глянсову поверхню і працює безшумно, без шуму.

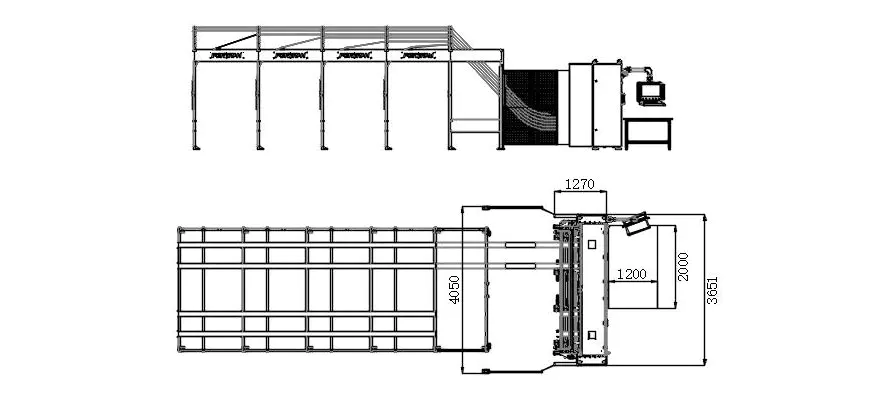

Креслення з трьома видами

Вимоги до витратних матеріалів

1. Вимоги до гофрованого паперу на станції живлення

A. Ширина безперервного гофрованого паперу: 400–2350 мм;
B. Загальна ширина гофрованого паперу, затиснутого поруч: максимум 2550 мм;
C. Висота штабелювання, включаючи піддон 120 мм: максимум 1300 мм;
D. Ширина штабеля, максимум: 1300 мм; Довжина гофрованого паперу в точці вивантаження: мінімум 300 мм;
E. Поздовжній допуск для різання фіксованої довжини: максимум 0,5%; Поперечний допуск для різання фіксованої довжини: максимум ± 2,0 мм;
F. Товщина гофрованого паперу: 2,5–6 мм, ±0,2 мм; Максимальна якість сировини до 2,30 до н.е. (відповідно до стандарту DIN 55468);
G. Якість картону відповідає стандарту DIN 55468;
H. Одинарне гофрування, максимальна товщина приблизно 4 мм (якість: 1,10–1,40); Подвійне гофрування, максимальна товщина приблизно 6 мм.

2. Види картону

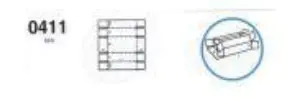

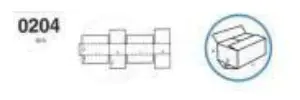

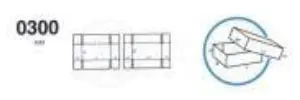

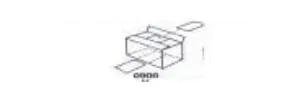

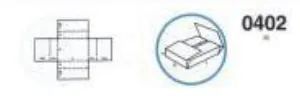

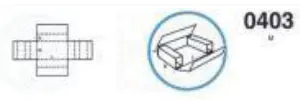

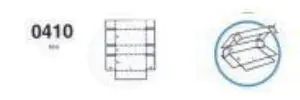

Серійний номер	Ім'я	Зображення	Напрямок подачі паперу	Мінімальний розмір

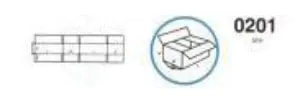

1	Звичайна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 36 мм Висота: мінімум 225 мм
2	Звичайна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 36 мм Висота: мінімум 225 мм
3	Обкладинка Неба і Землі		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 225 мм Висота: мінімум 18 мм
4	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 450 мм Висота: мінімум 18 мм
5	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 450 мм Висота: мінімум 18 мм
6	Всекрилова коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 225 мм Висота: мінімум 18 мм
7	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 450 мм Висота: мінімум 18 мм
8	Квадратний картон		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 18 мм
