Автоматична високошвидкісна машина для різання паперу

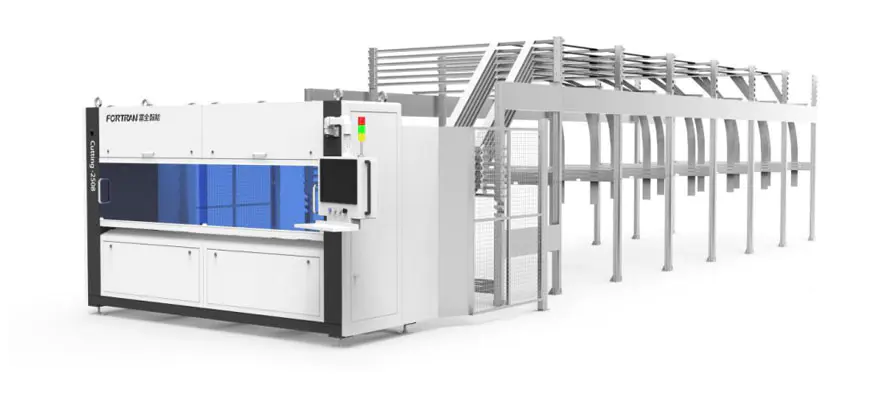

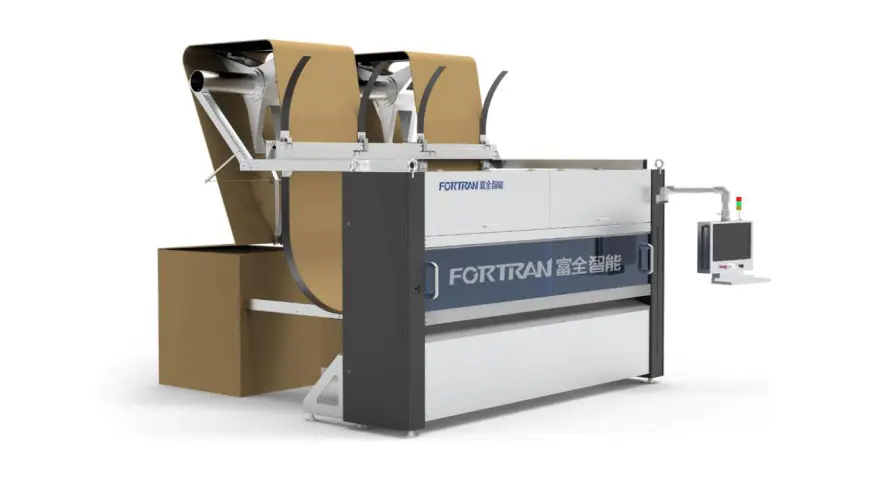

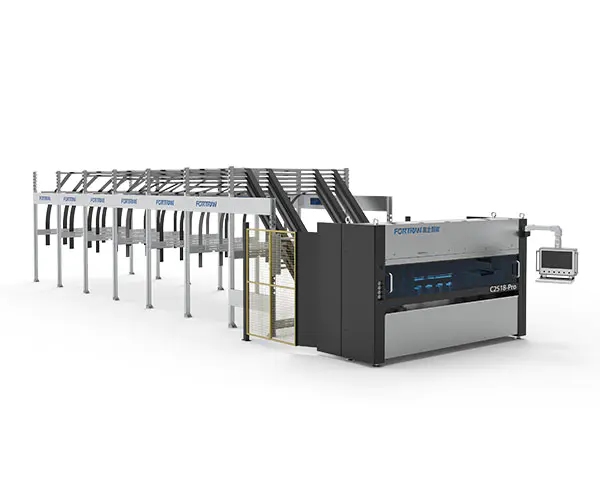

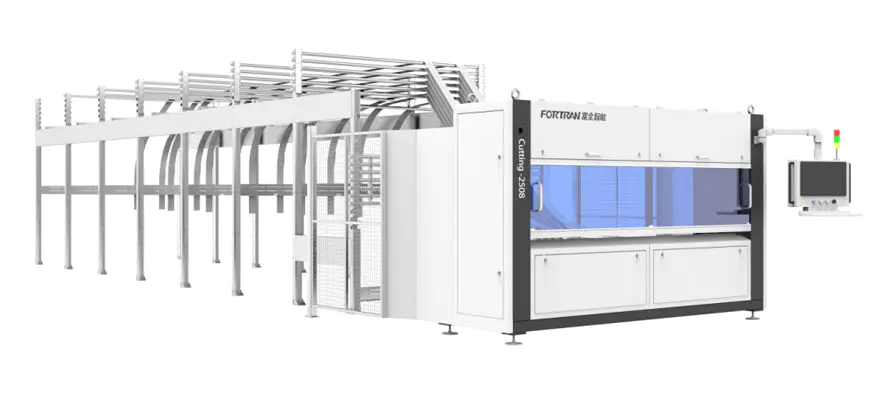

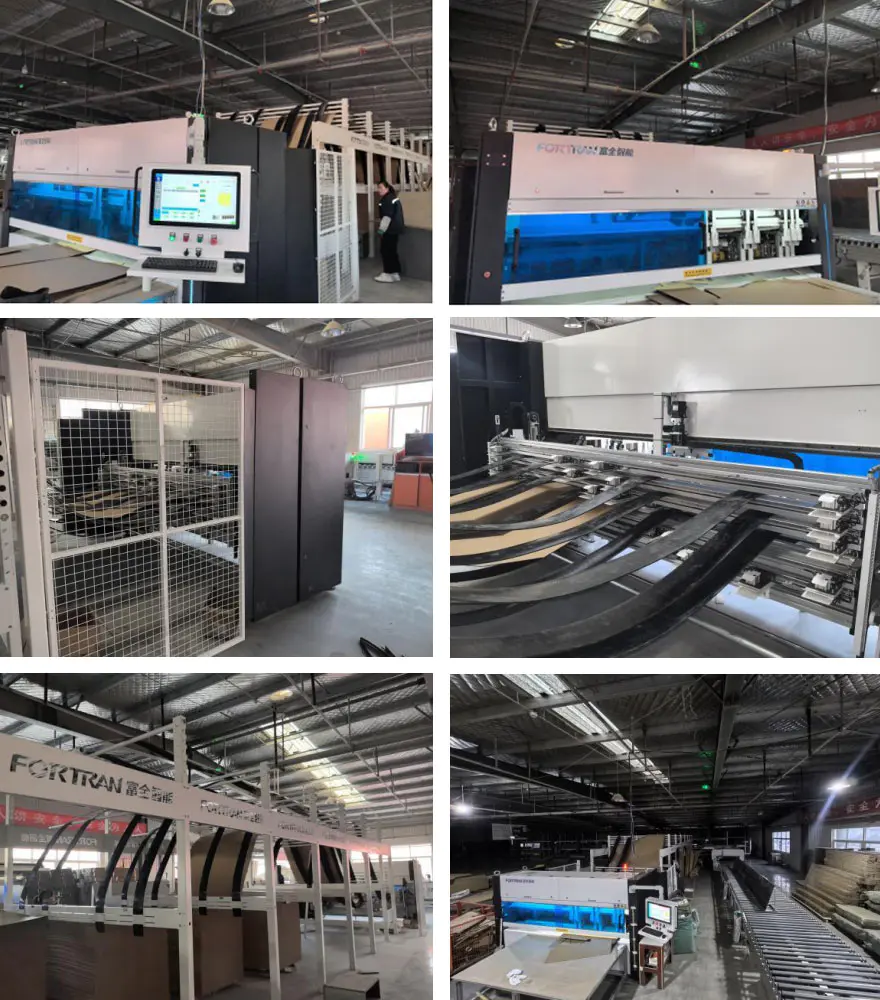

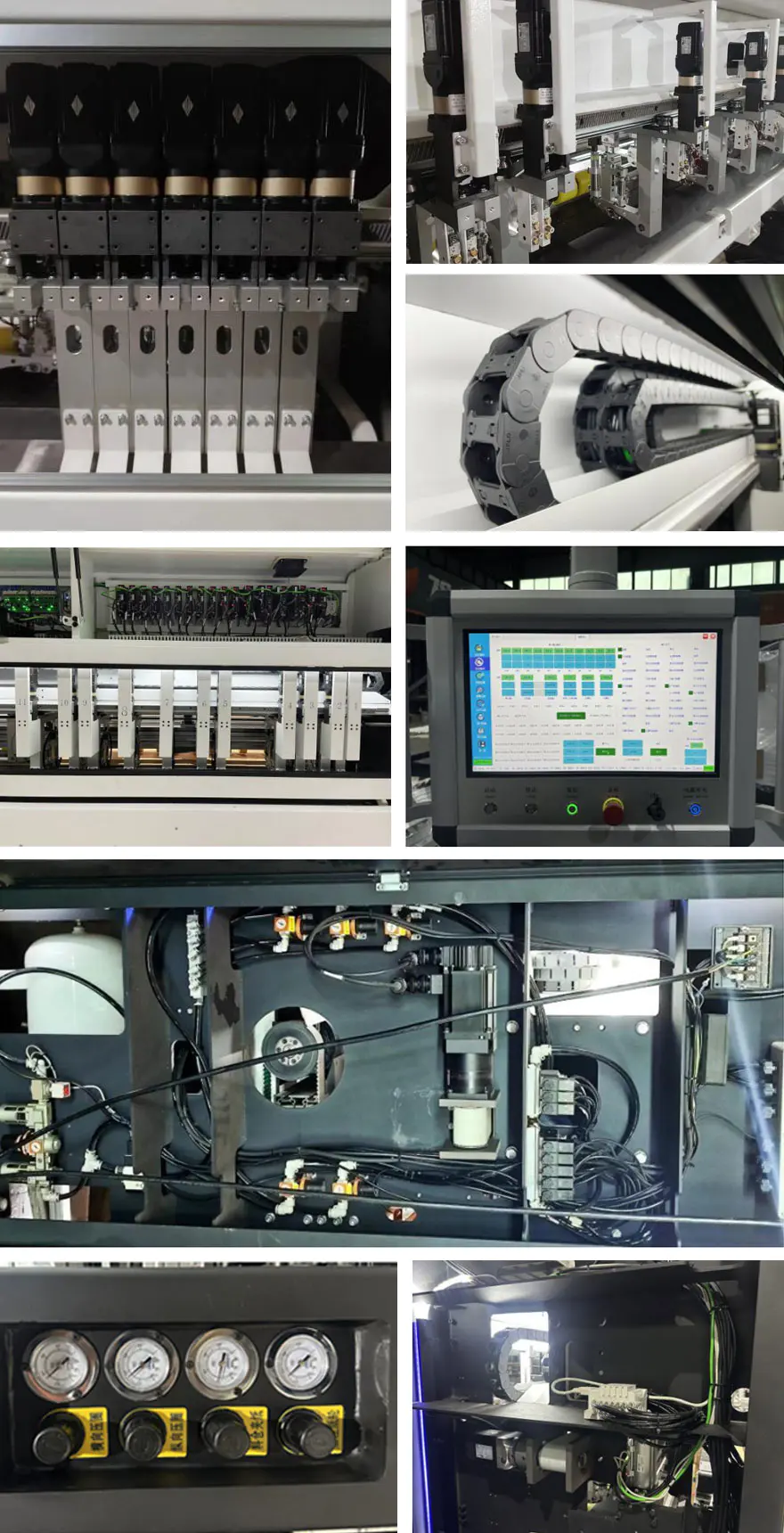

Зображення машини

Технічні характеристики машини

Розміри Д*Ш*В (мм)	Основні технічні характеристики	Блок живлення (кВт)	Швидкість різання (М/хв)	Робоча висота (мм)
14750*4040*3000	11 вертикальних + 1 горизонтальний нож, повне сервокерування, 6 магазинів	5.8	0-120	850

Параметри обробки

Хв. Довжина різання L (мм)	Макс. Ширина різання W (мм)	Товщина різання для гофрованого паперу H (мм)	Точність поздовжньої відстані між лезами (мм)	Ефективність (PCS/хв)
300	2550	2-7	±1,5	0-12

Загальний опис функцій

Автоматична високошвидкісна машина для різання паперу використовується для безперервної обробки фіксованої довжини гофрованого паперу та окремих аркушів для виготовлення складних картонних коробок. Машина виконує згинання як у поперечні та поздовжні напрямки, переривчасте різання та обробка різанням на гофрованому папері. Різання фіксованої довжини дозволяє як масове виробництво, так і індивідуальне виробництво Машина може використовуватися як окрема одиниця або як початкова частина пакувальної лінії.

немає	Пункт	особливості
1	Стійка для зберігання паперу	Стійка для зберігання паперу виготовлена з промитих кислотою сталевих пластин і оброблена згинання. Має просту конструкцію, надійну конструкцію, оброблений холодом оцинкування, що забезпечує привабливий зовнішній вигляд і чудову стійкість до іржі. Стандартна комплектація включає 6 відділень для зберігання паперу, які можуть бути налаштовується відповідно до потреб різних клієнтів, пропонуючи високу гнучкість і міцність адаптивність.
2	Структура рами	Каркас виготовляється методом точної механічної обробки після зварювання прямокутної сталі труби і сталеві пластини. Він забезпечує високу точність складання та експлуатаційну точність, гарантуючи тривалий термін служби та чудову стабільність обладнання.
3	Привідний механізм	Притискний ролик подачі виготовлений з ПУ матеріалу, який має яскраву та привабливу поверхню з високим тертям. Це значно підвищує надійність транспортування картону. Тим часом тяговий барабан імпортується з Німеччини та є дуже міцним.
4	Наскрізна структура	Потужність забезпечує високоточний серводвигун, поєднаний з редуктором та синхронним колісним механізмом, завдяки чому досягається висок

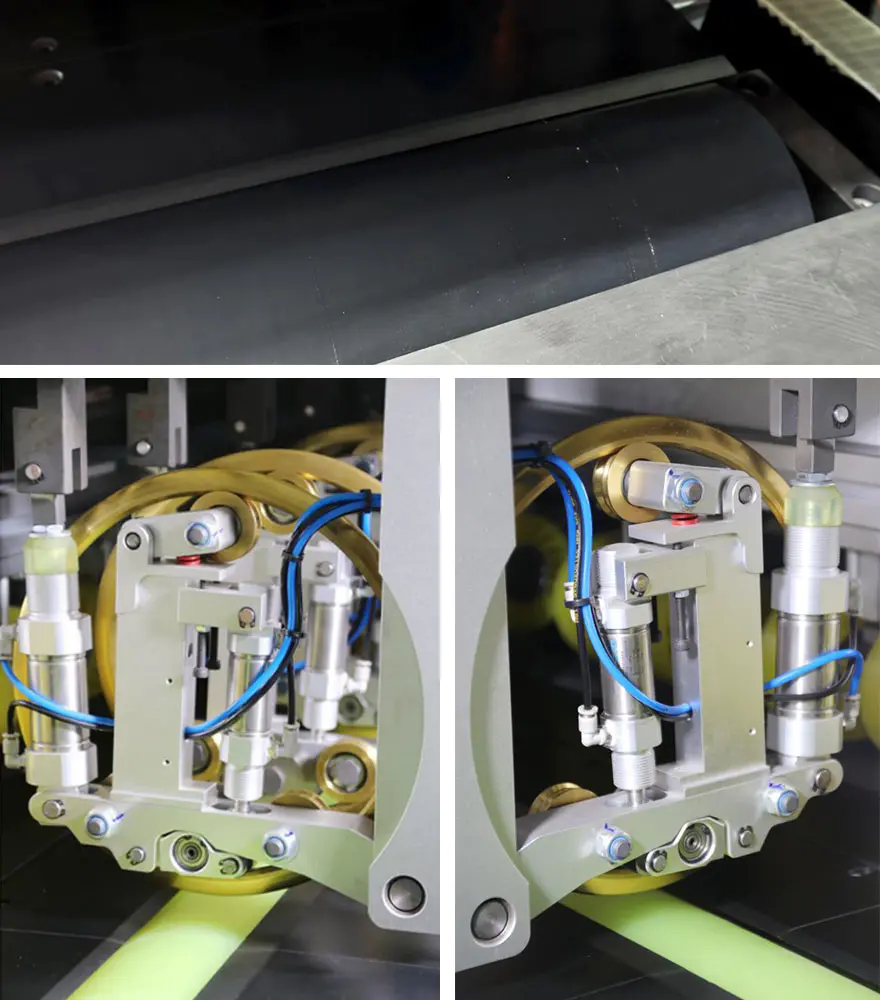

5	Блок поздовжнього різання	Цей механізм в основному складається з 7 наборів тримачів для ножів. Конфігурація ножа 7+1 дозволяє універсально різати коробки типів 410 і 411. Він розроблений відповідно до вимоги високої ефективності експлуатації при забезпеченні довговічності;

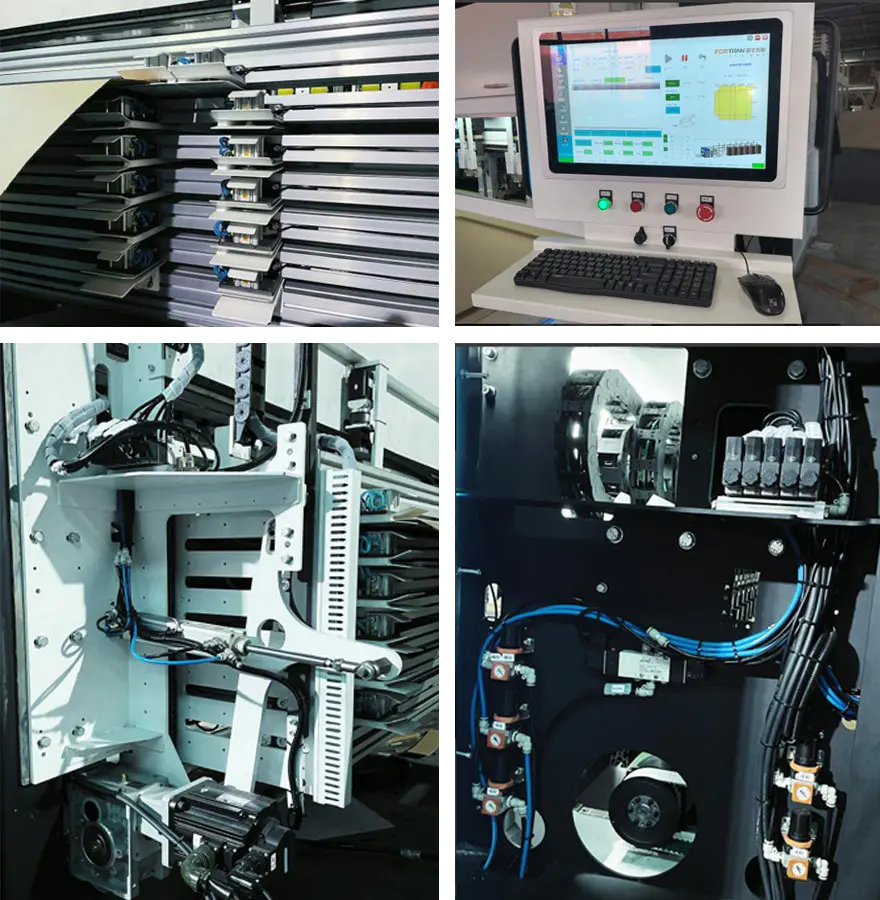

6	Регульований пристрій зберігання	Обидва кінці материнської плати оброблені на ЧПУ забезпечення паралельності сторін, використання високоміцних ланцюг вгору та вниз для забезпечення безпеки та надійності не пропускає зуби, щоб підвищити точність і ефективності роботи ми використовуємо високоточні конічний редуктор оснащений високоточ службовий двигун; Щоб підвищити рівень використання паперу, ми встановлюємо цю інституцію як 6 паперових бібліотек, які можна збільшити або зменшити відповідно різні потреби клієнтів, зручно та швидко, а також сильна адаптивність;

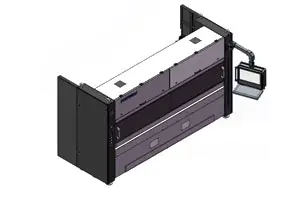

7	Корпус машини	Основна функція – прикрашати машину Додається зовнішня захисна кришка машинка. Кришка оброблена пластиком напилення, що робить його естетичним приємний, делікатний і стійкий до фарби сколи. Оглядове віконце спереду машини виготовлено з акрилового листа, який надає йому привабливий і елегантний зовнішній вигляд, як а також висока міцність і стійкість до розбиваючий.

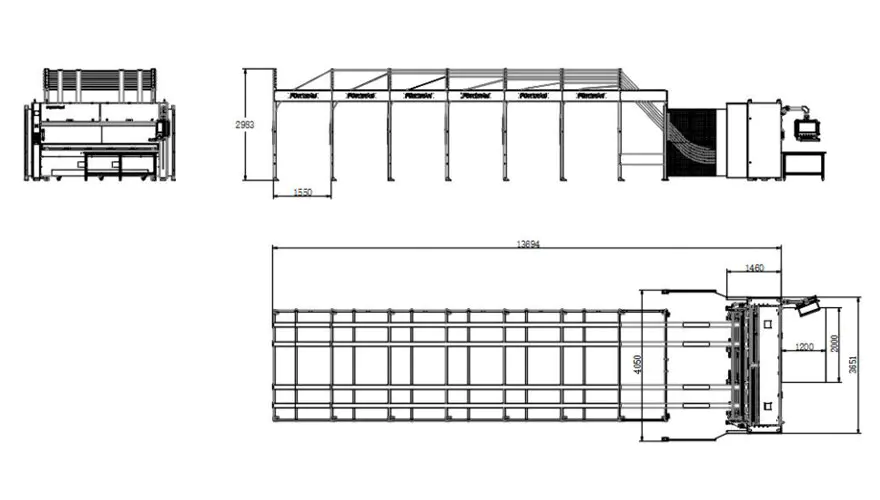

Креслення з трьома видами

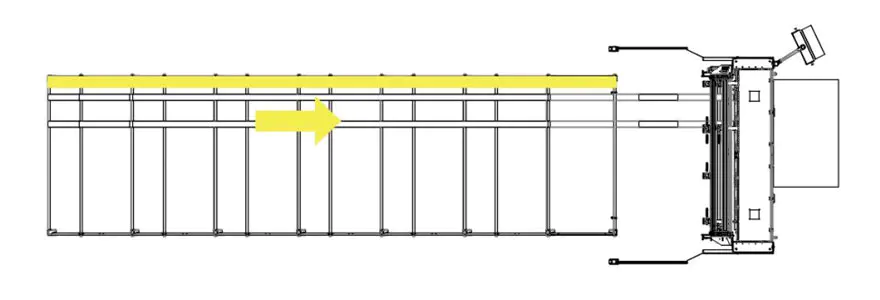

Принципова схема режиму виробничого процесу

Вимоги до витратних матеріалів

1. Вимоги до гофрованого паперу на станції живлення

A. Ширина безперервного гофрованого паперу: 400–2550 мм;
B. Загальна ширина гофрованого паперу, затиснутого поруч: максимум 2550 мм;
C. Висота штабелювання, включаючи піддон 120 мм: максимум 1300 мм;
D. Ширина штабеля, максимум: 1300 мм; Довжина гофрованого паперу в точці вивантаження: мінімум 300 мм;
E. Поздовжній допуск для різання фіксованої довжини: максимум 0,5%; Поперечний допуск для різання фіксованої довжини: максимум ± 2,0 мм;
F. Товщина гофрованого паперу: 2-7 мм, ± 0,2 мм; Максимальна якість сировини до 2,30 до н.е. (відповідно до стандарту DIN 55468);
G. Якість картону відповідає стандарту DIN 55468;
H. Одинарне гофрування, максимальна товщина приблизно 4 мм (якість: 1,10–1,40); Подвійне гофрування, максимальна товщина приблизно 7 мм.

2. Види картону

Серійний номер	Ім'я	Зображення	Напрямок подачі паперу	Мінімальний розмір
1	Звичайна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 36 мм Висота: мінімум 225 мм
2	Звичайна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 36 мм Висота: мінімум 225 мм
3	Обкладинка Неба і Землі		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 225 мм Висота: мінімум 18 мм
4	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Ширина: мінімум 450 мм Висота: мінімум 18 мм
5	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 450 мм Висота: мінімум 18 мм
6	Всекрилова коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 225 мм Висота: мінімум 18 мм
7	Середня ущільнювальна коробка		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 450 мм Висота: мінімум 18 мм
8	Квадратний картон		поздовжній	Довжина: мінімум 400 мм Висота: мінімум 18 мм

Список конфігурації основних компонентів

немає	Пункт	Технічні характеристики	к-сть	Відзначено
1	Поздовжній лопатевий блок		7 КОМПЛЕКТІВ	Кількість можна налаштувати відповідно до вимог
2	Горизонтальний ножовий блок		1 КОМПЛЕКТ
3	Роликовий монтаж		3 шт
5	Поперечний синхронний ремінь		1 шт
6	Синхронний ремінь		2 шт
7	Тяговий серводвигун		2 НАБОРИ
8	Тяговий редуктор		2 НАБОРИ
9	Регулювання серводвигуна зберігання		1 КОМПЛЕКТ
10	Редуктор зберігання		1 КОМПЛЕКТ
11	Двигун руху леза		7 КОМПЛЕКТІВ	Кількість можна налаштувати відповідно до вимог
12	Редуктор руху леза		7 КОМПЛЕКТІВ
13	Пневматичні компоненти		1 КОМПЛЕКТ
14	Електрична коробка керування	——	——
15	Електричні компоненти	Фотоелектричні датчики, Кабелі, Рефлектори, Електричні компоненти	——
16	Контролер	Драйвера, прошивка, модулі	——

Список запасних частин і витратних матеріалів

1. Перелік запасних частин

немає	Пункт	Технічні характеристики	Рекомендована кількість	Номер U8
1	Втулка живильного валу	PCM260-02-020-260	6
2	Втулка штовхального вала	CZJ260-02-010-300	2
3	Безшовний безшумний синхронний ремінь зеленого кольору зі сталевим сердечником (Xiet)	75-AT10-6910	1
4	Електромагнітний клапан	SY5120-5GZD-01	2
5	φ66xφ16x0.8 Лезо з круглим зубом	PCM260-03-010-010	2
6	Електромагнітний клапан	4N330C08B	1
7	повзунок	HGH15CA	2
8	Прецизійний редукційний клапан	SDR20008JN	2
9	Безшовний поліуретановий синхронний ремінь зі сталевим дротом - тихий тип	AT10x50xL1290	1
10	естафета	RXT-F01K D24	1
11	Запобіжник	5*20мм 0,1А	5
12	Кінцевий вимикач	XCK-N2145P20C	2
13	Безконтактний перемикач	IME12-06BPSZW2S	2
14	Безшовний поліуретановий синхронний ремінь зі сталевим дротом - тихий тип	AT10x50xL920	1

Список витратних матеріалів

1	Силовий гумовий ролик для різання паперу B	PCM260-01-020-300	1
2	φ66xφ16x0.8 Лезо з круглим зубом	PCM260-03-010-010	2
3	Втулка живильного валу	PCM260-02-020-260	2
4	Втулка штовхального вала	CZJ260-02-010-300	1
