Автоматична машина для складання коробок

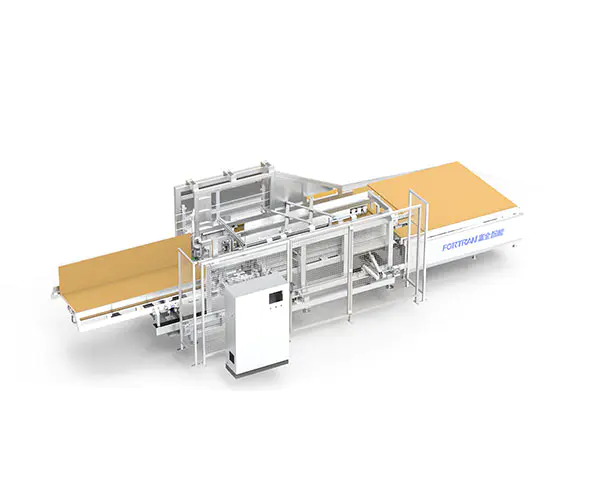

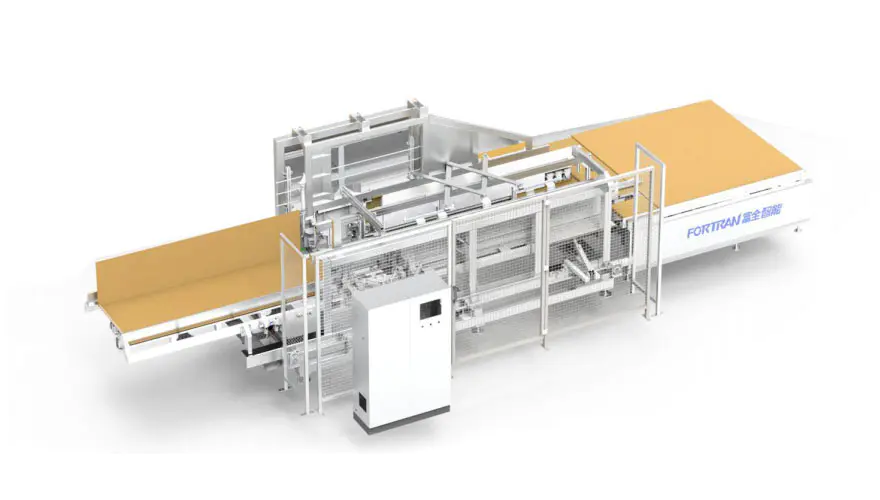

Загальне зображення машини

Параметри обладнання

Зовнішні розміри Д*Ш*В (мм)	Власна вага обладнання（кг）	Потужність (кВт)	Транспортне навантаження (кг)	Робоча висота (мм)
9760*3550*2500	Близько 3700	4,5 кВт (без склеювання)	50	830±40 (не визначено. Залежить від замовника

Обсяг обробки

Діапазон обробки картону L (мм)	Діапазон обробки коробки W（mm）	Діапазон обробки картону H（mm）	Ефективність складання（раз/хв）	Товщина гофрованого паперу (мм)
400-2800	320-900	40-250	5-7	2,5-6

1 Бренд основних аксесуарів: серводвигун--Inovance;синхронний ремінь--Gardner;підшипник сидіння--TR;двигун перетворення частоти---Inovance:
2 Загальна труба стійки зварена та оброблена порталом, що є високоточним, надійним та довговічним.
3 Лінійний механізм машини для складання ящиків керується прецизійною лінійною напрямною, яка є дуже надійною та довговічною.
4 Папір трансмісійної присоски використовує високоточний серводвигун, яким легко керувати та може підвищити точність обладнання;

5 Машину можна використовувати окремо або в поєднанні з індивідуальною лінією пакування. Спосіб використання мінливий і гнучкий

1 Використання

A. Ця автоматична машина для складання коробок використовується в коробках у коробках;
B. Це обладнання використовується для виготовлення коробок з коробок моделі M/A-0410;
C. Спочатку порівняйте коробку, натисніть відповідний розмір введення та почніть, і введіть обладнання, щоб автоматично зробити коробку;

2 Огляд принципу роботи

Весь набір обладнання розділений на п'ять частин: механізм платформи годування, механізм основної рами, фіксований механізм бокового складання, мобільний механізм бокового складання та середня передача механізм:

A. Під час роботи введення операційного екрана відповідає розміру складної коробки; після того, як позиціонування буде готове, після того, як шкіра паперу буде вирівняна з передньою і бічним еталонними позначками в позитивному напрямку, натисніть зелену кнопку запуску, щоб автоматично запустити присоску для вбирання шкірки паперу у вхід у секцію машини для складання ящиків;

B. Присоска вводить паперову шкіру в складну частину, а фіксований край і рухомий довгий край відповідають входу складного краю, а потім автоматично розпилюють клей у вказаному положенні розпилення клею, і положення складання переднього кінця завершується один за одним;

C. Після того, як коробка для складання переднього кінця досягає визначеного положення, після того, як тиск циліндра посилено вниз, присоска негайно опускається та повертається назад до початкового положення, а задня присоска прикріплюється до заднього кінця паперу та чекає на це; після того, як фіксована сторона та рухома сторона відкидного краю працюють одночасно, перекидна група скидається після завершення; Задня присоска переміщує паперову шкіру вперед до положення формування задньої складної коробки та автоматично розпилює клей у призначене положення;

D. Після того, як коробка для складання заднього кінця досягне визначеного положення, після того, як тиск циліндра вниз буде затягнуто: після того, як фіксована сторона та рухома сторона складання спрацюють одночасно, перекидна група завершується та скидається: розвантажувальний двигун негайно надсилає формувальну коробку до виходу;

3 Функціональна структура"

Серійний номер	Ім'я	Відмінна риса	Модель

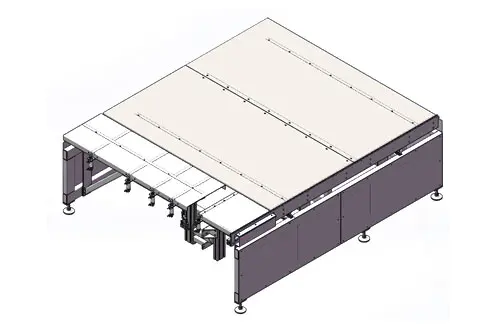

1	Структура кормового столу	Передній стіл для матеріалів розташований у положенні плоскої дошки, а циліндр контролює штифт для підйому та позиціонування; бічний серводвигун точно визначає положення підготовки для подачі паперової шкіри;

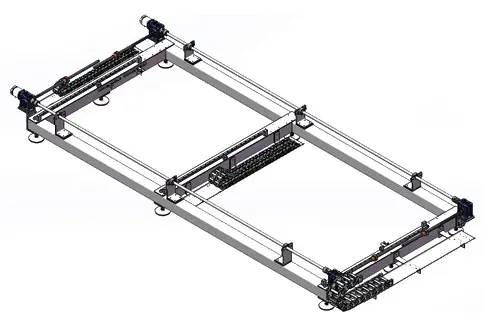

2	Стійка базової конструкції	Основа стійки мейнфрейму, мобільний механізм складання серводвигуна керування сервоприводом і механізм медіанного приводу є більш точними;

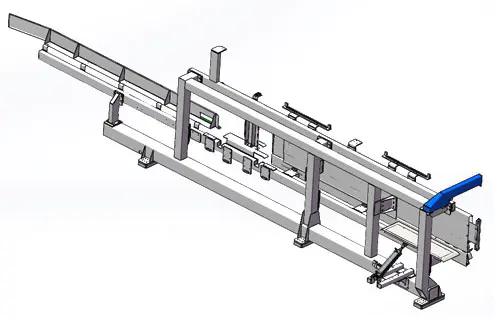

3	Набір фіксованих бічних відкидних стелажів	Фіксована складна рама з боків, складання циліндра з коротким краєм, допоміжна направляюча подача листового металу з обох сторін; обробка порталу для зварювання стійки; висока точність складання, висока точність роботи, що забезпечує тривалий термін служби та хорошу стабільність обладнання;

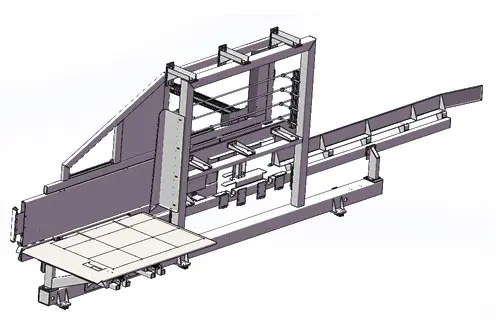

4	Набір пересувних бічних складаних стелажів	Рухома бічна складна рама, довге складання циліндра, допоміжна подача листового металу з обох боків; обробка порталу для зварювання стійки; висока точність складання, висока точність роботи, що забезпечує тривалий термін служби та хорошу стабільність обладнання;

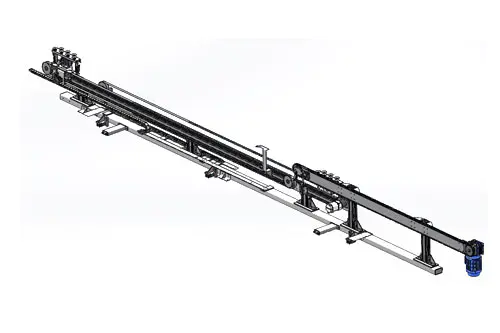

5	П'ять частин механізму серединного приводу	Привід сервоприводу, середня група присосок керує рухом паперової шкіри, розрядний двигун приводить в рух ланцюг для руху паперової шкіри;

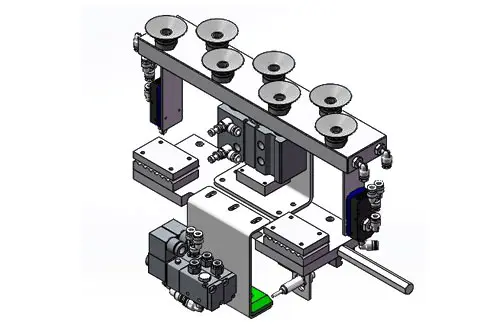

6	Група присосок середнього рівня	Ремінь сервомотора керує рухом, циліндр піднімається та опускається, а вакуум присоски поглинає передачу паперової шкіри, точну роботу та позиціонування;

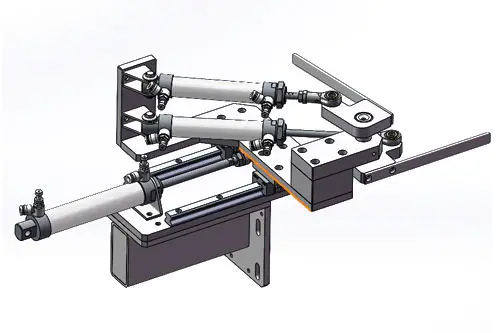

7	Складна група розширення	Розширення переднього та заднього циліндрів взаємодіє з напрямною для переміщення вперед і назад, а механізм поворотного важеля групового циліндра реалізує складання різних специфікацій та розмірів;

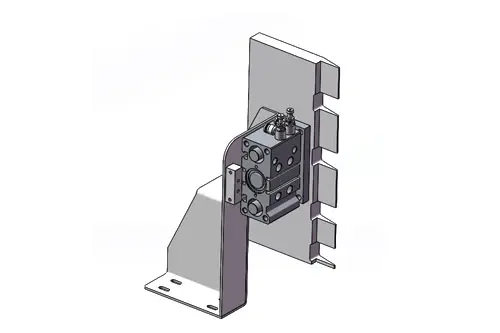

8	Група пресових плит	Циліндр розширюється до і після, і діє на згинання вуха, щоб випрямити коробку під прямим кутом;

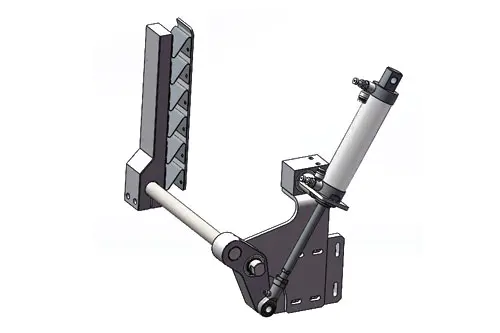

9	Група бокового повороту	Він головним чином відповідає за натискання переднього та заднього кінців коробки вгору, а циліндрична телескопічна трансмісія приводить в рух поворотний важіль, завдяки чому клей-розплав міцно та стабільно;

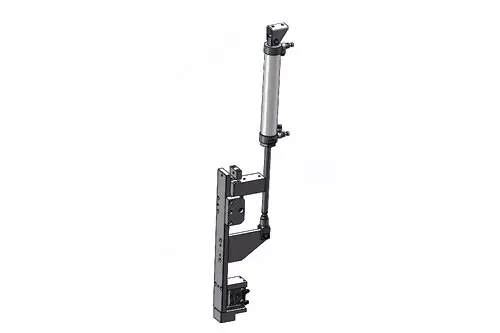

10	Група вушних сидінь з поворотним кронштейном	Розширення приводу циліндра приводить в дію поворотний важіль. Після того, як поворотний важіль розташовується під прямим кутом, циліндр нижнього тиску затискає поверхню паперу за допомогою стисненої клейової пасти, яка повертається вбік, щоб зробити її міцною та стабільною;

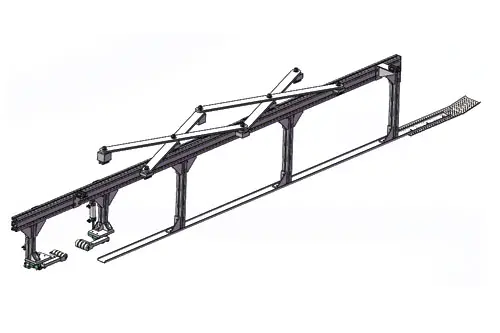

11	Група пресування допоміжної кромки середнього рівня	Довгий поворотний важіль взаємодіє з направляючою рейкою для досягнення повністю автоматичного середнього положення в середині коробки; матеріал переднього блоку допомагає нижній групі присосок поглинати паперову оболонку; задня частина розділена на дві групи переднього та заднього циліндрів для керування передньою та задньою частинами поворотного важеля, щоб допомогти краю паперу; щоб запобігти тому, щоб паперова оболонка була занадто широкою та спричиняла проблему неточного формування.

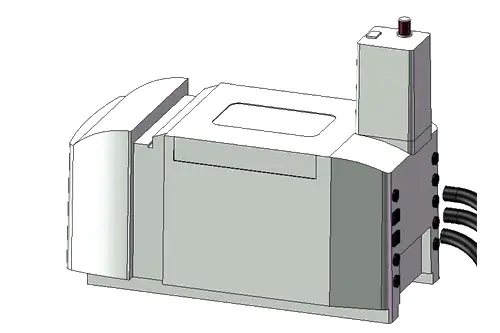

12	Система клейової машини	У системі клейової машини ми використовуємо повний набір чистих імпортних аксесуарів Le Baide, які можуть реалізувати безперервне розпилення клею, повні функції, просте налаштування та зручну роботу;

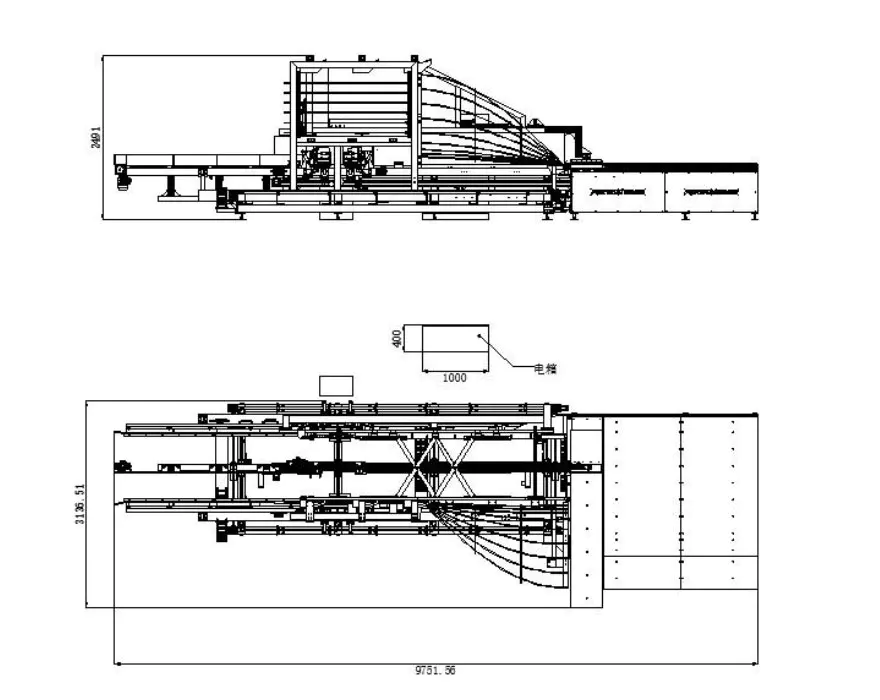

Три види (не визначено, оскільки розмір змінюється відповідно до параметрів)

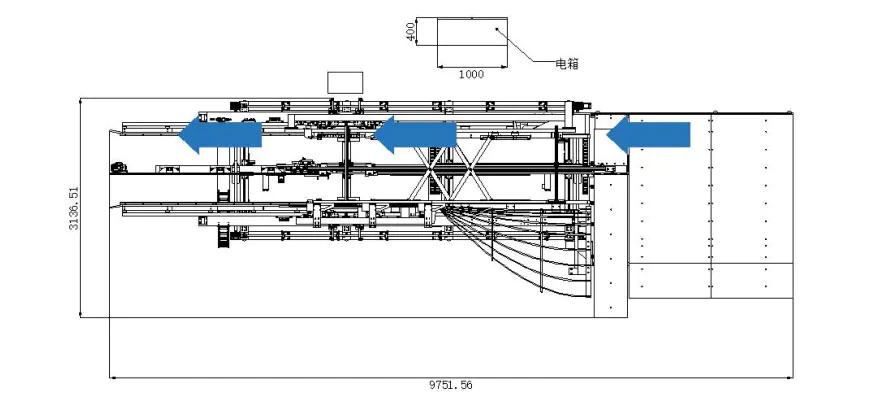

Принципова схема режиму виробничого процесу (Не визначено через розмір змінюється за параметрами)
