Машина для обертання панелей на 180 градусів

FORTRAN є провідним виробником і постачальником ліній автоматизації в Китаї. Машина для перевороту панелей на 180 градусів застосовна до пакета перевороту підключення, і вона може бути оснащена вітчизняною та іноземною основною машиною. Різні типи 180-градусних машин для обороту панелей підходять для різних робочих ділянок. Інженер Fortran пропонує найкраще рішення для вашої програми.

Модель:FQ-YFBJ24

Надіслати запит

Опис продукту

1. Ознайомлення з продуктом

Машина для обороту панелей на 180 градусів включає циліндричну оборотну машину, горизонтальну оборотну машину, оборотну машину вітряного млина та оборотну машину типу присоски. Машина для обороту присоски застосовна до різальної секції. Циліндрична оборотна машина та оборотна машина вітряного млина застосовні до секції шліфувальної машини. Машина для горизонтального обороту пластин застосовна для автоматичної системи гравірування та автоматичного свердлильного верстата.

2. Параметр продукту (специфікація)

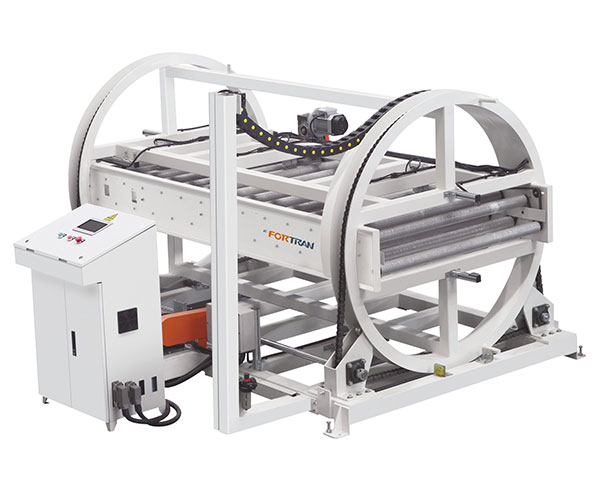

a. Cylindrical turnover machine:

Модель	FQ-YFBJ24
Зовнішній вимір	L3000/ 3500/ 4000W2530H1850 мм
Довжина панелі	500-2400 мм
Ширина панелі	300-1200 мм
Товщина панелі	10-60 мм
Вантажопідйомність	60 кг/м2
Повна потужність	3 кВт
Швидкість	4-5 разів/хв
Робоча висота	900 мм
Діаметр ролика	Ï†54
Кілька груп пневматичних захватів забезпечують стабільне затискання панелі
Запобіжний пристрій	передня передача проти перельоту
Дальний промінь	високоміцна квадратна сталь
Пневматичний компонент	AirTAC
Електричний прилад	Шнайдер
Система управління PLC	Delta/ Inovance

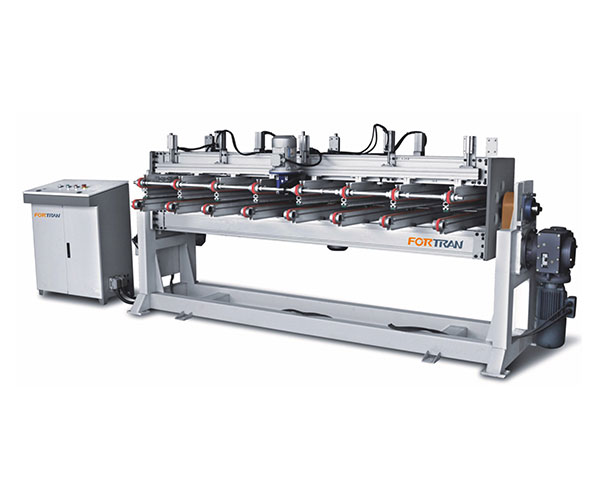

б. Машина для горизонтального обороту плит

Модель	FQ-HFBJ24
Зовнішній вимір	L3500W1415H1300 мм
Довжина панелі	400-2400 мм
Ширина панелі	300-1200 мм
Товщина панелі	10-60 мм
Вантажопідйомність	50 кг/м2
Повна потужність	3 кВт
Швидкість	4-5 разів/хв
Робоча висота	900 мм
Перекладний пояс	Шанхай Юнглі
Дальний промінь	високоміцна квадратна сталь
Пневматичний компонент	AirTAC
Електричний прилад	Шнайдер
Система управління PLC	Delta/ Inovance

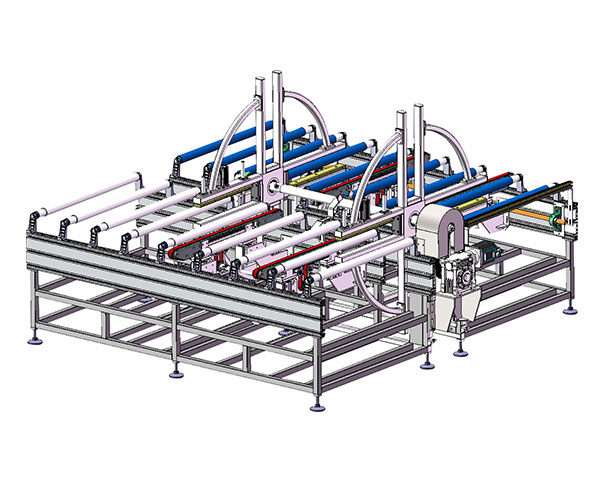

c. Оборотна машина вітряного типу

Модель	FQ-FBJ
Зовнішній вимір	Д2000Ш1650В1800 мм
Довжина панелі	400-2400 мм
Ширина панелі	300-1200 мм
Товщина панелі	10-60 мм
Вантажопідйомність	80 кг/м2
Повна потужність	3 кВт
Швидкість	4-5 разів/хв
Робоча висота	900 мм
Дальний промінь	високоміцна квадратна сталь
Пневматичний компонент	AirTAC
Електричний прилад	Шнайдер
Система управління PLC	Delta/ Inovance

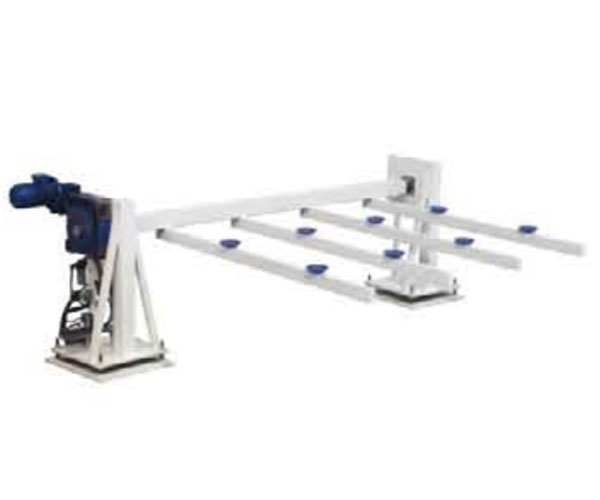

d. Оборотна машина присоски:

Модель	FQ-FZFB
Зовнішній вимір	L3000W1300H900 мм
Довжина панелі	400-2400 мм
Ширина панелі	300-1200 мм
Товщина панелі	10-60 мм
Вантажопідйомність	80 кг/м2
Повна потужність	3 кВт
Швидкість	4-5 разів/хв
Робоча висота	900 мм
Дальний промінь	високоміцна квадратна сталь
Пневматичний компонент	AirTAC
Електричний прилад	Шнайдер
Система управління PLC	Delta/ Inovance

3. Характеристики продукту та застосування

1. Головна балка виготовлена з високоміцного авіаційного алюмінію, який відповідає міжнародному стандарту ICE 61131.
2.Сполучна частина точно зварена японським роботом OTC, який стійкий до корозії та вологості для більш тривалого терміну служби.
3. Верхня та нижня частини барабана з'єднані синхронною ланцюговою передачею, щоб забезпечити стабільну швидкість.

4. Інформація про продукт
